ACSR (Çelik Özlü Alüminyum)

002 Banner

ACSR (Çelik Özlü Alüminyum)

ACSR Çelik Özlü Alüminyum İletkenler Genel Bilgi


ACSR iletkenler birden çok alüminyum ve galvaniz kaplı çelik telin, merkezde çelik teller olacak şekilde birbiri üzerine bükülmesi ile üretilir. Galvanizli çelik teller merkezde bükülü olarak bulunur ve 1, 7, 19 veya 37 telden oluşur.


Çelik tel ve alüminyum tellerin dış çapları çoğunlukla aynıdır; ancak çelik tel ve alüminyum tel çapları farklılık arz edebilir. Çelik özün görevi, iletken için taşıyıcı fonksiyonda olmasıdır.

Ürün Detayları

Alaşım :

Çap Aralığı :

Bobin Ağırlığı :

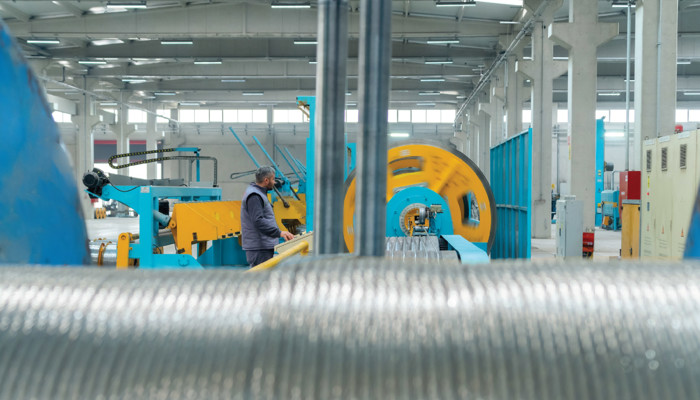

Untitled 1 13

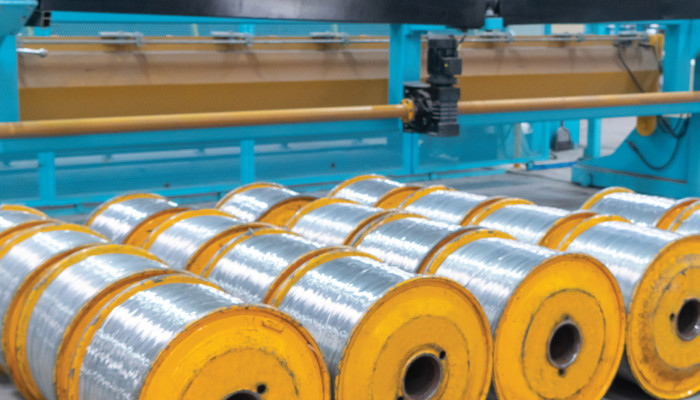

Untitled 1 10

Öne Çıkan Özellikler

Kullanım Alanları

IconTEKNİK VERİLER

Technical Data

UNE 21018 (old) / TS EN 50182 (new)

Kod
Code		 Yeni Kod
New Code		 Kesit
Section		 Tel Sayısı
No of Wires		 Tel Çapı mm
Wire Diameter		 Çap mm
Diameter		 Kopma Mukavemeti
Breaking Strength N		 Elektriksel Direnç
Electrical Resistance Ω/km		 Birim Ağırlık
Unit Mass kg/km
Alüminyum Çelik Toplam Al St %St Al St Toplam Al St Al Toplam
LA-30 27-AL 1/9-ST1A 8.741.456.86——— 617 1.361.36 2.387.14 9141.0736107.8
LA-45 47-AL 1/9-ST1A 13.672.289.65——— 617 1.601.60 2.738.36 14920.7332169.2
LA-70 67-AL 1/9-ST1A 20.263.3912.01——— 617 1.801.80 3.079.40 21120.5035244.7

Not: Üstteki tablo örnek amaçlı seçilmiş satırlar içerir. Tam standarda göre tüm satırlar eklenebilir.

TS EN 50182

Kod Eski Kod Alüminyum Kesiti Çelik Kesiti Tel Sayısı Tel Çapı (mm) Dış Çap (mm) Birim Ağırlık (kg/km) Kopma Mukavemeti (N) DC Direnç (Ω/km)
27-AL 1/9-ST1A FA 16/1 26.7 3.3 6/1 2.06 / 2.06 8.44 145.6 7150 1.0776
38-AL 1/9-ST1A FA 25/1 36.0 4.5 6/1 2.46 / 2.46 9.36 195.2 10300 0.7603
53-AL 1/9-ST1A FA 35/1 52.8 6.1 6/1 3.00 / 3.00 11.40 290.5 15100 0.5149

Çelik Özlü Alüminyum İletkenler (ACSR)

Kod Tel Sayısı Tel Çapı (Al/St) Dış Çap (mm) Al Kesit (mm²) St Kesit (mm²) Toplam Kesit (mm²) Kopma (N) Kütle (kg/km) DC R (Ω/km)
95/16 6/1 4.50 / 1.50 15.30 95.1 16.0 111.1 32,837 408 0.2741
120/19 6/1 4.72 / 1.57 16.30 120.2 19.0 139.2 39,451 497 0.2384
240/40 26/7 3.00 / 2.10 22.80 240.2 39.6 279.8 82,865 824 0.1442

DIN 48204 (old) / TS EN 50182 (new)

Kod Yeni Kod Alüminyum Kesiti Çelik Kesiti Tel Sayısı Tel Çapı (mm) Dış Çap (mm) Birim Ağırlık (kg/km) Kopma Mukavemeti (N) DC Direnç (Ω/km)
16/2.5 15-AL/4/9-ST1A 15.3 2.54 6/1 1.80 / 1.80 8.60 86.9 6,867 1.0925
35/6 34-AL/4/9-ST1A 34.4 5.71 6/1 2.70 / 2.70 11.50 195.0 13,827 0.6127
70/12 67-AL/4/9-ST1A 68.2 12.0 6/1 3.30 / 3.30 14.10 390.0 27,700 0.2980

BS-215 PART 2 (old) / TS EN 50182 (new)

Kod (BS) Yeni Kod Alüminyum Kesiti Çelik Kesiti Tel Sayısı Tel Çapı (mm) Dış Çap (mm) Birim Ağırlık (kg/km) Kopma Mukavemeti (N) DC Direnç (Ω/km)
Mole 11-AL/2 ST1 A 10.6 1.57 6/1 1.50 / 1.50 6.15 48.2 4,748 2.7072
Squirrel 21-AL/3 ST1 A 26.2 3.37 6/1 2.26 / 2.26 9.06 119.7 11,087 1.0948
Gopher 28-AL/4 ST1 A 36.7 4.71 6/1 2.59 / 2.59 10.36 167.8 15,662 0.7831

TS EN 50182 (ACSR Kodları)

Kod Eski Kod (ACSR) Alüminyum Kesiti Çelik Kesiti Tel Sayısı Tel Çapı (mm) Dış Çap (mm) Birim Ağırlık (kg/km) Kopma Mukavemeti (N) DC Direnç (Ω/km)
34-AL/1/9-ST1A ACSR 3/4 SPARROW 33.8 5.54 6/1 2.68 / 2.68 9.36 133.6 8,145 0.8167
54-AL/1/9-ST1A ACSR 54/9 RAVEN 53.5 9.53 6/1 3.00 / 3.00 11.40 211.8 12,786 0.5150
85-AL/1/9-ST1A ACSR 85/14 PIGEON 83.5 14.4 6/1 3.53 / 3.53 13.40 329.2 19,837 0.3376

Not: Dış tabakanın adım yönü sağ eldir (Z)

ASTM B-232 (I)

Kod Kompozisyon (Al/St) Kesit mm² Ör. Çap (mm) Birim Ağırlık kg/km Direnç Ω/km Akım Kap. (A)
AlStTop. Ø AlStTop. DC 20°CAC 75°C
Turkey 6x/1x 16.881.6818.56 8.60 36.817.354.1 5.2952.114 110
Swan 6x/1x 24.622.4227.04 9.80 53.825.379.1 3.6651.459 145
Squirrel 6x/1x 26.122.6228.74 9.96 57.126.883.9 3.4471.374 165

ASTM B-232 (II)

Kod Kompozisyon (Al/St) Kesit Al (mm²) Kesit St (mm²) Toplam (mm²) Ø (mm) Ağırlık (kg/km) DC Ω/km AC Ω/km Akım (A)
Stilt 24x/3x 79.2 9.12 88.3 26.82 1004.5 0.286 0.208 930
Drake 26x/7x 137.3 22.7 160.0 28.74 1524.2 0.175 0.127 975
Condor 30x/7x 194.0 32.0 226.0 31.75 2133.9 0.140 0.101 1075

ASTM B-232 (III)

Kod Kompozisyon (Al/St) Kesit Al (mm²) Kesit St (mm²) Toplam (mm²) Ø (mm) Ağırlık (kg/km) DC Ω/km AC Ω/km Akım (A)
Grouse 12x/7x 40.94 6.24 47.18 9.42 221.7 1.162 0.856 200
Minorca 12x/7x 72.64 10.61 83.25 11.61 355.1 0.656 0.483 260
Leghorn 13x/7x 124.2 22.69 146.9 16.08 606.8 0.383 0.281 360

TS EN 50182 (Eşdeğer Tablo)

Kod Eski Kod Alüminyum Kesiti Çelik Kesiti Tel Sayısı Tel Çapı (mm) Dış Çap (mm) Birim Ağırlık (kg/km) Kopma (N) DC R (Ω/km)
54-AL/1/9-ST1A RAVEN 53.5 9.53 6/1 3.00 / 3.00 11.40 211.8 12,786 0.5150
85-AL/1/9-ST1A PIGEON 83.5 14.4 6/1 3.53 / 3.53 13.40 329.2 19,837 0.3376
283-AL/1/24-ST1A PARTRIDGE 282.7 24.0 30/7 3.53 / 2.35 28.70 874.9 76,180 0.1548

Not: Dış tabakanın adım yönü sağ eldir (Z)

TS EN 50182 (TS IEC 61089) - ACSR

Kod Kesit (mm²) Tel Sayısı Tel Çapı (mm) Dış Çap (mm) Birim Ağırlık (kg/km) Kopma Mukavemeti (N) DC Direnç (Ω/km) Akım Kapasitesi (A)
Al St Toplam Al St Al St Ø Toplam Min 20°C
ACSR 6/1 - 50 50.0 8.3 58.3 6 1 2.50 2.50 7.50 160 12000 0.579 260
ACSR 12/7 - 120 120.0 20.0 140.0 12 7 2.80 1.80 15.60 460 34000 0.241 500
ACSR 26/7 - 240 240.2 39.6 279.8 26 7 3.00 2.10 22.80 824 82865 0.1442 800

Not: Görseldeki tablo yapısına uyarlanmış örnek satırlar kullanıldı. Tüm satırları eklemek isterseniz veriyi iletin, hızlıca çoğaltalım.
